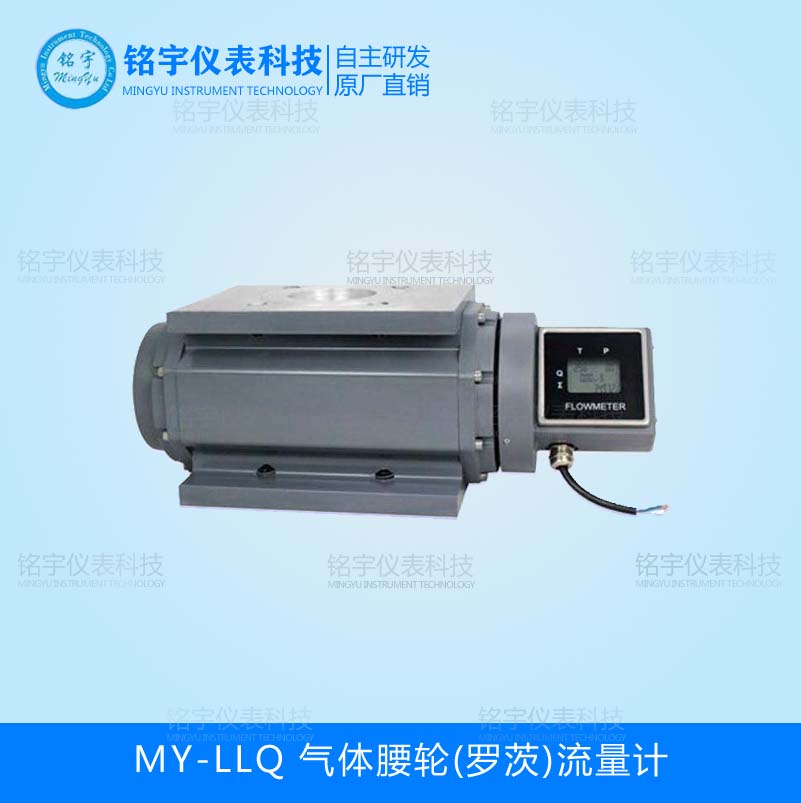

MY-LLQ氣體腰輪（羅茨）流量計常用于餐飲、賓館等行業的燃?xì)馍虡I(yè)核算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用作丙烷、氮?dú)?、工業惰性氣體等各種無腐蝕性氣體標準流量計。
氣體腰輪（羅茨)流量計詳細資料：
MY-LLQ氣體腰輪（羅茨)流量計常用于餐飲、賓館等行業的燃?xì)馍虡I(yè)核算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用作丙烷、氮?dú)?、工業惰性氣體等各種無腐蝕性氣體標準流量計。
天然氣作為一種優質能源和化工原料其計量精度越來越被人們重視。每當起初選型時就會讓人難以決定、因?yàn)榭蓽y(cè)量天然氣的流量計實在太多、孔板流量計、旋進旋渦流量計、氣體渦輪流量計、氣體羅茨流量計、這幾款流量計都有它自身的優點、下面我們具體來看下在客戶現場管道有干擾及震動的情況下、應該怎么樣來選擇、有震動以及干擾的情況下、我們可以選用機械式或差壓式測量原理的流量計、如現場無干擾無震動可的情況下、我們可以選用流體震蕩式流量計！
氣體腰輪（羅茨)流量計概述：
氣體腰輪（羅茨)流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該流量計基于容積式測量原理，用于精確計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和流量積算儀（二次表）兩部分組成。該流量計采用的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。
氣體腰輪（羅茨)流量計執行中華人民共和國機械行業標準JB/T7385-94《氣體腰輪流量計》和本廠企業標準Q/ZCY 05-2002《AK-LLQ型氣體羅茨流量計》。
■流量計前后不需要直管段，可以安裝在環境狹窄的場合。
■始動流量小，量程比寬，適合于計量符合變動大的氣體流量。
■計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。
■通用性好，所有羅茨流量傳感器均可使用通用的附件。
■配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。
■電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
■采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。
■采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。
■采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。
■就地顯示流量值，并帶多種信號輸出功能。
■采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。
■具有實時數據存儲功能，防爆標志為ExibllCT4 。
■流量計外殼保護等級為IP65。
氣體腰輪（羅茨)流量計產品特點
精確度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。
流量計前后不需要直管段，可以安裝在環境狹窄的場合。
始動流量小，量程比寬，適合于計量符合變動大的氣體流量。
計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。
通用性好，所有羅茨流量傳感器均可使用通用的附件。
配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。
電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。
采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。
采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。
就地顯示流量值，并帶多種信號輸出功能。
采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。
具有實時數據存儲功能，防爆標志為ExibllCT4 GB。
流量計外殼保護等級為IP65。
氣體腰輪（羅茨)流量計技術性能指標
氣體腰輪（羅茨)流量計（機械）工作原理
智能氣體腰輪（羅茨）流量計，主要由殼體、共軛轉子、計數器和智能流量轉換器等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（P入＞P出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持z好工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智能流量轉換器，從而顯示輸出氣體的累計體積量。
智能流量轉換器的工作原理
智能流量轉換器由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理器單元組成，并配有外輸信號接口，輸出各種信號。智能流量轉換器中的微處理器按照氣態方程進行溫壓補償，并進行壓縮因子修正
氣體腰輪（羅茨)流量計基本參數
|
執行標準 |
封閉式管道中氣體流量的測量—《氣體腰輪流量計》（JB/T7385-94） |
|
儀表口徑及連接方式 |
25、40、50、65、80、100、125、150、200、250采用法蘭連接 |
|
精度等級 |
±1.5%R（±1%R需特制）* |
|
儀表材質 |
表體：鑄鋁或鑄鐵；轉子：優質鋁合金；轉換器：鑄鋁 |
|
使用條件 |
介質溫度：-10℃～+60℃ 環境溫度：-30℃~+60℃ 相對濕度：5%～90% 大氣壓力：86～106KPa |
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1節3.6VDC鋰電池，當電壓低于2.0時出現欠壓指示。 |
|
整機功耗 |
A.外電源：＜1W； B.內電源：平均功耗≤1W，可使用三年以上。 |
|
輸出信號功能 |
①脈沖信號、②4 ~ 20mA電流信號、③IC卡控制信號 |
|
通訊輸出功能 |
④RS485通訊 |
|
實時記錄功能 |
⑤起停記錄、日記錄、定時間間隔記錄 |
|
信號線接口 |
內螺紋M20×1.5或其他 |
|
防爆等級 |
ExibIIBT6 |
|
防護等級 |
IP65 |
3.氣體腰輪（羅茨)流量計始動流量及流量上限
|
通徑 |
儀表型號 |
起步流量 |
流量上限 |
壓損 |
耐壓等級 |
精度 |
量程比 |
材質 |
|
(mm) |
------- |
（m3/h） |
（m3/h） |
（Pa） |
（Mpa） |
------- |
------- |
------- |
|
DN25 |
MY-LLQ-16 |
0.03 |
16 |
120 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
DN40 |
MY-LLQ-20 |
0.05 |
20 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
MY-LLQ-25 |
0.05 |
25 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
|
MY-LLQ-30 |
0.05 |
30 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
|
MY-LLQ-40 |
0.07 |
40 |
180 |
1.0/1.6 |
1.5/1.0 |
30:1 |
鋁合金 |
|
|
MY-LLQ-60 |
0.08 |
60 |
180 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鋁合金 |
|
|
DN50 |
MY-LLQ-20 |
0.05 |
20 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
MY-LLQ-25 |
0.05 |
25 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
|
MY-LLQ-30 |
0.05 |
30 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
|
MY-LLQ-40 |
0.07 |
40 |
200 |
1.0/1.6 |
1.5/1.0 |
30:1 |
鋁合金 |
|
|
MY-LLQ-60 |
0.08 |
60 |
200 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鋁合金 |
|
|
MY-LLQ-85 |
0.08 |
85 |
210 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
|
|
DN65 |
MY-LLQ-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
|
MY-LLQ-140 |
0.1 |
140 |
220 |
1.0/1.6 |
1.5/1.0 |
120:1 |
鋁合金 |
|
|
DN80 |
MY-LLQ-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
|
MY-LLQ-140 |
0.1 |
140 |
240 |
1.0/1.6 |
1.5/1.0 |
100:1 |
鋁合金 |
|
|
MY-LLQ-200 |
0.1 |
200 |
240 |
1.0/1.6 |
1.5/1.0 |
100:1 |
鋁合金 |
|
|
DN100 |
MY-LLQ-300 |
0.18 |
300 |
280 |
1.0/1.6 |
1.5/1.0 |
110:1 |
鋁合金 |
|
MY-LLQ-450 |
0.18 |
450 |
300 |
1.0/1.6 |
1.5/1.0 |
110:1 |
鋁合金 |
|
|
DN150 |
MY-LLQ-650 |
0.5 |
650 |
580 |
1.0/1.6 |
1.5/1.0 |
80:1 |
鑄鐵 |
|
MY-LLQ-1000 |
0.6 |
1000 |
600 |
1.0/1.6 |
1.5/1.0 |
80:1 |
鑄鐵 |
|
|
DN200 |
MY-LLQ-1600 |
0.8 |
1600 |
850 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鑄鐵 |
|
DN250 |
MY-LLQ-3000 |
2 |
3000 |
1050 |
1.0/1.6 |
1.5/1.0 |
40:1 |
鑄鐵 |
氣體腰輪（羅茨)流量計儀表選型（請先參考‘3.5始動流量及流量上限’表格）
|
型號 |
說明 |
|||||
|
MY-LLQ |
—□ |
/□ |
/□ |
/□ |
/□ |
|
|
z大流量 |
16 |
16m³/h（z大流量） |
||||
|
20 |
20 m³/h（z大流量） |
|||||
|
25 |
25 m³/h（z大流量） |
|||||
|
30 |
30 m³/h（z大流量） |
|||||
|
40 |
40 m³/h（z大流量） |
|||||
|
60 |
60 m³/h（z大流量） |
|||||
|
85 |
85 m³/h（z大流量） |
|||||
|
100 |
100 m³/h（z大流量） |
|||||
|
140 |
140 m³/h（z大流量） |
|||||
|
200 |
200 m³/h（z大流量） |
|||||
|
300 |
300 m³/h（z大流量） |
|||||
|
450 |
450 m³/h（z大流量） |
|||||
|
650 |
650 m³/h（z大流量） |
|||||
|
1000 |
1000 m³/h（z大流量） |
|||||
|
1600 |
1600 m³/h（z大流量） |
|||||
|
3000 |
3000 m³/h（z大流量） |
|||||
|
公稱通徑 |
25 |
DN25mm |
||||
|
40 |
DN40mm |
|||||
|
50 |
DN50mm |
|||||
|
65 |
DN65mm |
|||||
|
80 |
DN80mm |
|||||
|
100 |
DN100mm |
|||||
|
125 |
DN125mm |
|||||
|
150 |
DN150mm |
|||||
|
200 |
DN200mm |
|||||
|
250 |
DN250mm |
|||||
|
轉換器類型 |
N |
基表（無顯示、無輸出） |
||||
|
C |
智能數顯表頭（溫度壓力定值補償，雙供電，輸出脈沖信號，IC卡控制信號，4-20mA電流信號） |
|||||
|
D |
智能溫壓補償表頭（溫度壓力實時補償，雙供電，可輸出脈沖信號、電流信號、IC卡控制信號，選配485通訊接口及機械表頭） |
|||||
|
精度等級 |
P?1 |
1.0級精度 |
||||
|
P2 |
1.5級精度 |
|||||
|
耐壓等級 |
WP1 |
1.0Mpa |
||||
|
WP2 |
1.6Mpa |
|||||
